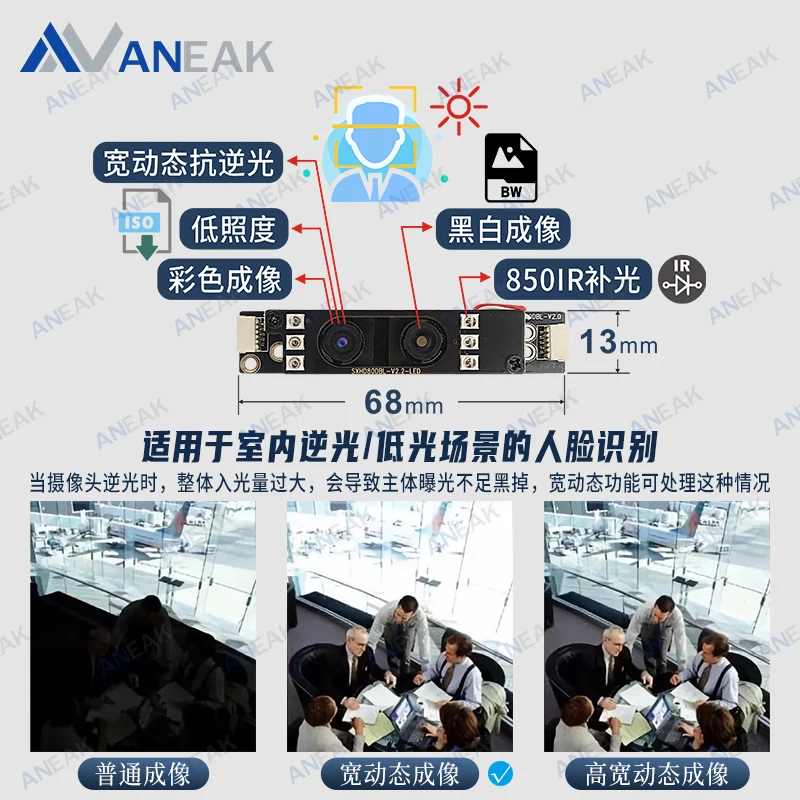

SXHD80DBL-V2.0

SX系列-1080双目摄像头红外低照度SXHD80DBL宽动态监控相机模块USB免驱动
¥288 元
点击购买


型号 SXHD80DBL-V2.0
尺寸 68×13×10.5(mm)
传感器像素 200万 - CMOS 1/2.7" / 3.0 µm x 3.0 µm
动态范围 85dB
工作电压 5V
工作电流¹ 150mA (待机: 300uA) 工作电流² 170mA (待机:140uA)
LED补光¹ LED补光² 红外补光(850nm)
音频
可视角度 78°±5°
镜头焦距 3.2mm
光圈 / 畸变 F2.2 / < 1% (无畸变)
对焦模式 固定焦距
对焦距离 60cm
镜头尺寸 Φ8mm
镜头底座 Φ13mm
工作温度 -20℃~+70℃
接口类型 USB2.0 - 端子连接器
格式 MJPG (默认) YUY2
分辨率/帧率 640*480/30FPS
800*600/30FPS
1280*720/30FPS
1920*1080/30FPS
640*480/30FPS
800*600/20FPS
1280*720/10FPS
1920*1080/5FPS
图像控制 自动(亮度/对比度/色调/饱和度/伽玛/白平衡/曝光)
支持系统 集成UVC协议的各种系统(Win7 Win10 MAC Android Linux)

产品尺寸图:

CAD文件下载:
(添加微信好友获取密码)

输入密码查看隐藏内容

PDF规格书下载:

线材名称 USB线
适用类型 标准USB
默认长度 45CM
长度定制 量产可定制
默认搭配

线材名称 安卓线
适用类型 PH2.0
默认长度 30CM
长度定制 量产可定制
默认搭配

线材名称 杜邦线
适用类型 排针接口
默认长度 45CM
长度定制 量产可定制
默认搭配

引脚定义

引脚 名称 I/O 功能定义 颜色
1◀ VCC P USB_5V_Power 红色
2 USB_DM I/O USB DATA- 白色
3 USB_DP I/O USB DATA+ 绿色
4 GND P 接地 黑色
5 GND / None P 接地 / 无 黑色

什么是USB摄像头?USB摄像头模块是集成了镜头、图像传感器及相关电路的模块化器件。 通过USB接口连接电脑或其他设备,具有即插即用功能,无需安装额外的驱动即可使用。

USB摄像头接口示例:SXHD80DBL-V2.0-图片2

什么是HDR宽动态成像?HDR宽动态成像是一种比普通图像技术具有更大曝光动态范围(即明暗差异更大)的技术; 在成像拍摄时对明暗对比强烈的场景有较高的识别能力。

HDR效果对比示例:SXHD80DBL-V2.0-图片3

摄像头模组的镜头角度大小有什么区别?Lens角度一般分为广角、标准和长焦三种类型:
1、广角镜头视野较宽,可以拍摄更多的场景及人物。焦距较小,拍摄的物体看起来更远(如下图中105°)。
2、标准镜头视野接近人眼,可以呈现较为真实的场景和人物。具有中等焦距,常用于日常拍摄(如图中65°)。
3、长焦镜头视野较窄,可放大被拍摄物捕捉到更多细节。有较长的焦距,使拍摄物看起来更近(如图中26°)。

镜头对比示例:SXHD80DBL-V2.0-图片4

摄像头的低照度功能有什么用?低照度摄像头模组有较高感光能力,能够在光线较暗的环境下提供更明亮的图像以便捕捉到更多的细节,适用于夜间等光源不足的拍摄场景。

低照度对比示例:SXHD80DBL-V2.0-图片5

*以上产品之规格、图片及其他信息仅供参考,如有不符应以最终实物为准;本站保留做出修改而无需另行通知的权利。
